可定制燒錄器

支持燒錄器

AP8000/SP7500/ZLG P800/SP8/SP16及客制化燒錄器

燒錄口數

4-32口，由燒錄器來確定

運動系統

驅動

松下伺服驅動系統，固高多軸運動控制塊，HIWIN/TBI絲桿導軌

行程

X:700mm.  Y:600mm  Z:50mm

精度

X軸：±0.02mm；Y軸：±0.02mm；Z軸：±0.02mm；θ軸：0.1°

吸嘴數量

2

可操作芯片尺寸

40mm*40mm（較大），最小1.5mm*1.5mm

UPH

2000

視覺系統

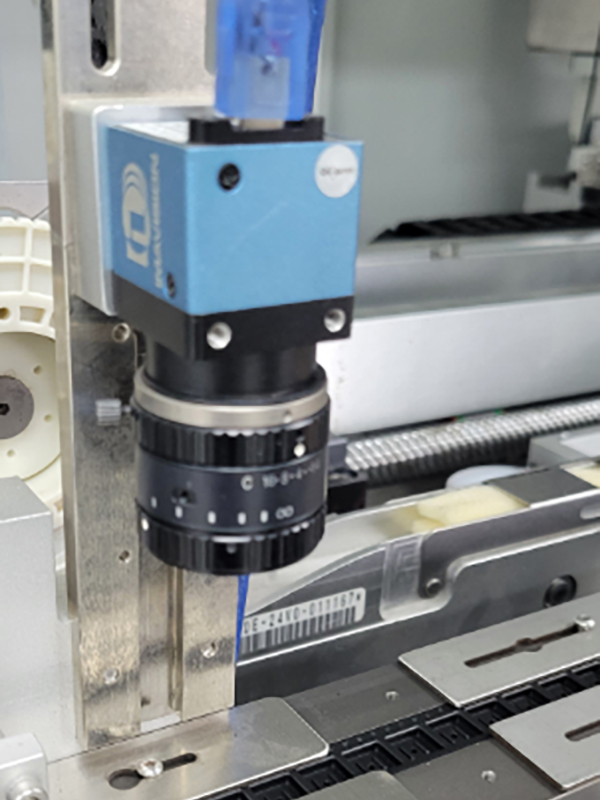

上CCD

500W像素，支持一鍵定位，可檢測芯片表面字符

下CCD

200W像素，支持飛拍

編帶CCD（選配）

500W像素，支持極性、MARK檢測、pitch檢測

3D相機（選配）

2K/4K線陣相機，可檢測芯片pitch和表面平面度

控制系統

工業主機

高性能品牌工控機,I5,8G 內存,500G SSD

操作系統

WIN10

顯示器

23寸

數據輸入設備

鍵盤 + 鼠標，可選條碼輸入槍

IO設備

自動TRAY盤機

上下雙軌，快速換盤；一次可放置20盤

手動TRAY盤

最多兩個，可以用來燒錄或當NG盤或補料盤

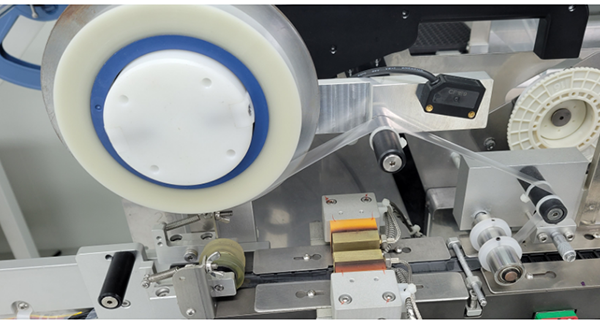

編帶機

支持8-44mm，支持冷封/熱封，可選配編帶CCD（支持極性、MARK檢測、pitch檢測）

編帶進料飛達

可選8-44mm，最多可以同時上兩把飛達

管裝料進料器

最多可同時放置四管進料管

管裝料出料器

4管OK出料管，1管NG出料管

編帶墨水打點系統

支持更換不同的墨水顏色

激光打標系統

燒錄完成后的芯片上用激光標記字符

電氣及機械規格

工作電壓

200～245V/50～60Hz

功率

2KW

外部氣源

潔凈空氣,0.6MPa

耗氣量

45升/分鐘

主機尺寸

1100(L)×900(W)×1550(H) (mm)

自動TRAY盤機

1500(L)×380(W)×200(H)  (mm)

編帶包裝機

1000(L)×150(W)×500(H) (mm)

主機重量

500Kg

自動TRAY盤機重量

50Kg

編帶包裝機

25Kg
