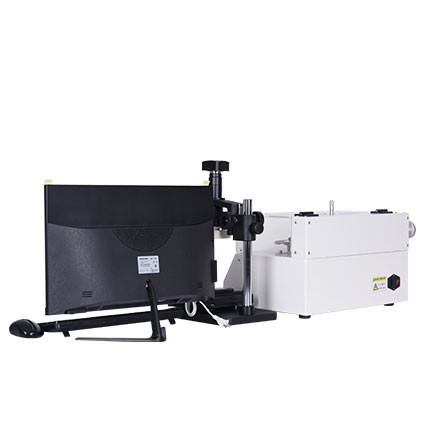

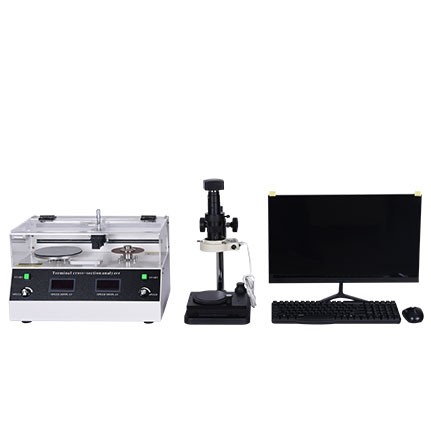

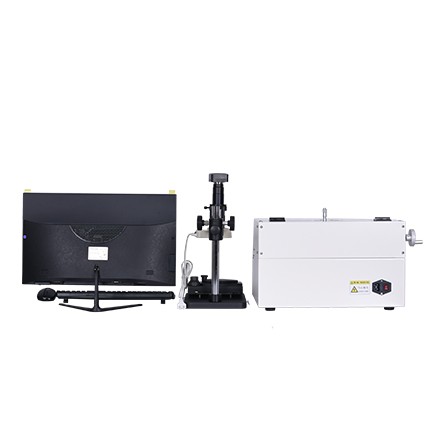

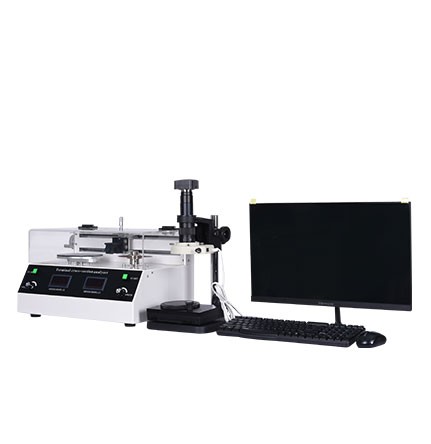

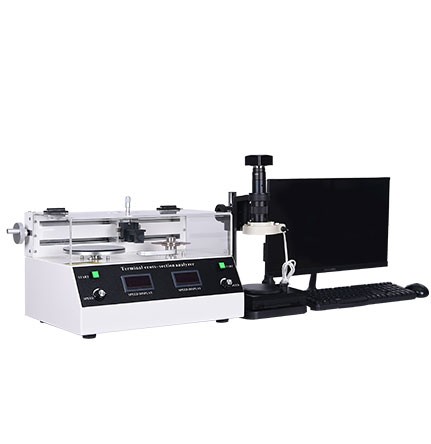

HS-Section 是新型端子截面分析儀，對線束端子產品而專門研發的一款精密檢測分析設備。整套分析儀由端子切割、研磨一體系統、腐蝕清洗、斷面圖像采集系統、線束端子圖片測量分析系統等單元組成。切割與研 磨全自動完成，使得端子切割與研磨面方向水平面一致；采用日本高清數字成像系統，清晰察看端子截面情況； 采用日本misumi 高精度滾珠絲桿傳動技術和 Z 軸微調研磨技術，切割、研磨精度高；采用德國原裝進口超薄 切割片技術，克服了傳統刀具裁切使得端子變形的缺陷。適用于線材范圍 0.01-120mm2。
功能特點
? 采用德國原裝進口核心檢測部件，使用壽命長；
? 采用新型端子壓接狀況快速分析技術；
? 采用無刷馬達，能耗低、轉換率高；
? 測量精度高、穩定性好；
? 使用維護方便
| 設備名稱 | 端子截面分析儀 |
| 規格型號 | HS-Section |
| 外觀尺寸 | 520×340×330 mm |
| 重 量 | 約30KG |
| 系統語言 | 中英文 |
| 工作電壓 | AC220V 50Hz |
| 功 率 | 360W |
| 切 割 片 | Φ105X0.5mm |
| 切割打磨轉速 | 0- 4000 rpm |
| 顯 微 鏡 | 0.7X~4.5X (連續定倍變焦鏡頭) |
| 變 倍 比 | 6.5 : 1 |
| 移動工作距離（顯微鏡） | 250mm |
| 成像系統 | 500 萬日本高清 CCD 成像系統 |
| 測量精度 | 0.001mm |
| 截面范圍 | 0.01 - 120mm2 切割范圍 0.01 - 13mm |
